DEI 700系列20V雙極模擬/混合信號ASIC

發布時間：2025-07-28 09:09:38     瀏覽：116

　　Device Engineering Incorporated (DEI)700系列半定制20V雙極模擬/混合信號ASIC(專用集成電路)，適用于放大器、比較器、穩壓器、邏輯門等設計。

DEI 700系列20V雙極模擬/混合信號ASIC

　　關鍵特性

　　工藝技術：4微米金屬層先進工藝，芯片尺寸小、復雜度高。

　　晶體管性能：

　　NPN：典型β=200，fT=800MHz，最大電流200mA(大尺寸NPN)。

　　PNP：β=40–90，fT=15MHz。

　　電阻網絡：750Ω基礎電阻，支持串并聯組合(50Ω–100kΩ)，匹配精度2%(1%當使用≥10個電阻)。

　　設計靈活性：支持金屬掩模定制，快速投產。

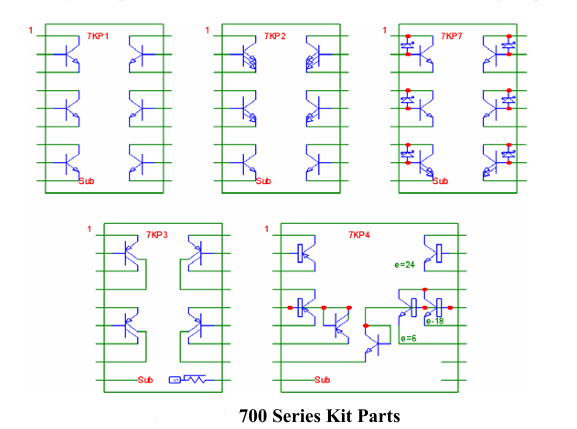

　　芯片型號


Table 1:700 Series Base Chip Summary
Chip Series710 711 712 713 723 724 734 736 747
Pads4 8 17 22 25 30 30 41 48
NPN/PNP Transistors14 22 27 39 60 80 120 180 280
Schottky NPN Transistors4 6 10 11 12 16 24 36 56
Large NPN Transistors1 1 1 2 3 4 9 5 9
Large PNP Transistors0 1 1 2 3 3 6 4 5
Total Transistors33 52 66 93 143 183 279 405 630
750 Ohm Resistors122 190 210 411 623 895 1268 1798 2487
Total Base Resistance(Ohms)91k142k160k310k470k675k950k1.35M1.87M
Base Pinch Resistors2 2 9 9 7 11 8 14 16
Epi Pinch Resistors1 1 2 2 2 2 2 2 2
Junction Capacitors1 2 2 4 7 7 9 12 10
Cross Unders40 60 70 160 200 300 450 650 950


　　電氣規格

　　絕對最大額定值：

　　電源電壓：20V

　　工作溫度：-55°C至+125°C(陶瓷封裝)

　　ESD防護：2000V(人體模型)。

　　典型參數：

　　NPN的BVCEO≥20V，PNP的BVCEO≥5.6V

　　基極電阻匹配誤差≤2%。

　　封裝選項

　　塑料封裝：DIP、SOIC(窄/寬體)、PLCC。

　　陶瓷封裝：DIP(300/600 mil)。

　　引腳數覆蓋8–48腳。

　　典型應用電路

　　跨導放大器(帶寬20MHz)

　　運算放大器(開環增益88dB)

　　555定時器(全雙極實現)

　　電壓-電流轉換器(響應時間150ns)。

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂貨渠道，部分備有現貨庫存。

推薦資訊

  • Vanguard Electronics功率電感器XT60001,XT60005,XT60009,XT60013,XT60021,XT60033...
    Vanguard Electronics功率電感器XT60001,XT60005,XT60009,XT60013,XT60021,XT60033... 2025-05-13 09:02:53

    Vanguard Electronics的XT系列功率電感器（如XT60001、XT60005等）具有寬溫工作（-40°C至+200°C）、緊湊防潮設計，支持HMP焊料端接和磁屏蔽，提供0.025-10mH電感范圍及20-600mA電流，適用于電源濾波、DC/DC轉換器等場景。

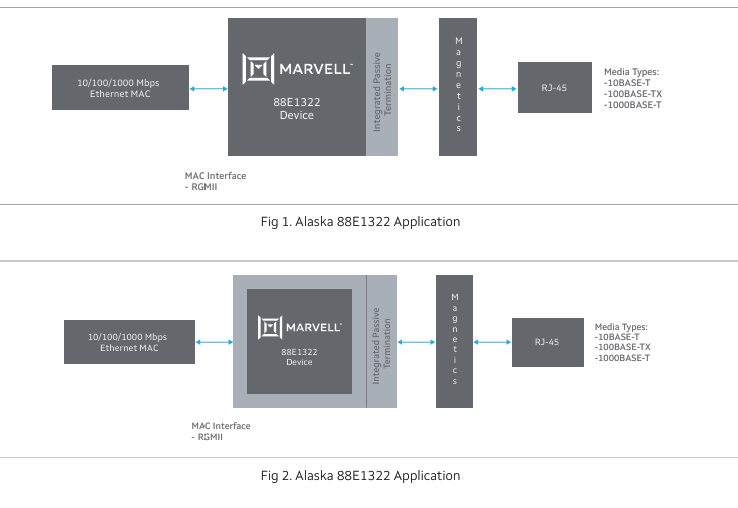

  • Marvell? Alaska? 88E1322：高效能千兆以太網收發器
    Marvell? Alaska? 88E1322：高效能千兆以太網收發器 2025-05-09 09:05:16

    Marvell? Alaska? 88E1322 是一款高效能雙端口千兆以太網收發器（PHY），支持10/100/1000Mbps速率及多種標準（包括1000BASE-T/X和100BASE-FX）。其核心優勢包括：集成SGMII接口與自動介質檢測功能，簡化設計并降低BOM成本；采用專利校準電阻技術，超越IEEE 802.3回波損耗要求；通過混合信號處理實現強抗噪能力與低功耗特性。該器件還支持IEEE1588v2時間同步和SyncE時鐘恢復，內置高精度電纜診斷工具（VCT?），提供工業級TFBGA/LQFP環保封裝。適用于企業網絡、嵌入式系統及電信設備，配合Marvell的參考設計可加速產品上市。
