　　1. 背景與問題概述

　　C波段衛星通信：

　　接收頻率：3.4–4.2 GHz，發射頻率：5.85–6.425 GHz。

　　傳統無顯著地面干擾，但5G網絡將共享該頻段(3.3–3.8 GHz)，導致潛在干擾。

　　5G干擾影響：5G信號強度遠超衛星信號(衛星信號功率極低)，可能導致以下問題：

　　增益壓縮(LNB輸入功率超過P1dB閾值)

　　噪聲基底升高(信噪比C/N下降)

　　互調產物(非線性失真)

　　接收機飽和(完全無法接收信號)

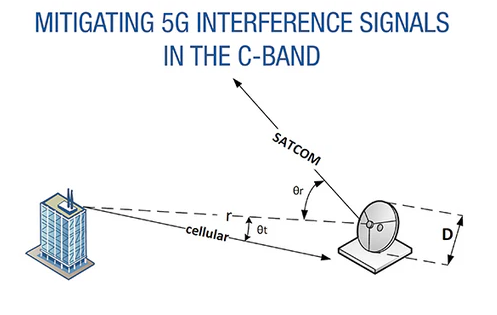

　　2. 干擾場景分析

　　2.1 關鍵參數

　　5G基站：40W發射功率，18 dBi增益天線。

　　C波段終端：假設為2.4米拋物面天線(增益37.3 dBi)。

　　遠場邊界距離(R_f)：138米(2.4米天線@3.6 GHz)。

　　2.2 最壞情況干擾功率

　　3. 干擾緩解方案

　　3.1 發射端(5G基站)

　　不可控(功率、輻射模式固定)。

　　建議：將C波段終端置于基站天線垂直方向15°以上(利用基站天線向下傾斜特性)。

　　3.2 傳播路徑

　　距離原則：距離加倍，干擾功率下降6 dB。

　　3.3 接收端(C波段終端)

　　(1)終端定位優化

　　調整終端位置，使5G信號偏離天線主軸(θ_r≥10°可降低30 dB干擾)。

　　(2)抗干擾LNB

　　標準LNB：最大耐受-55 dBm(3.6 GHz)。

　　新型抗干擾LNB：

　　耐受-20 dBm，噪聲溫度從40 K升至54 K。

　　在θ_r≥25°時，可獨立解決問題(無需額外濾波)。

　　(3)波導濾波器

　　功能：抑制3.6 GHz干擾，保留3.8–4.2 GHz衛星信號。

　　缺點：體積大，插入損耗影響系統G/T值。

　　典型性能：55 dB抑制@3.6 GHz，通帶3.8–4.2 GHz。

　　(4)組合方案

　　近場最壞場景(13.8米)：

　　需組合“終端定位(θ_r≥10°)+ 抗干擾LNB + 波導濾波器(≥41 dB抑制)”。

　　遠場場景(>276米)：

　　抗干擾LNB單獨使用可能足夠(θ_r≥10°時干擾≤-15.1 dBm)。

Norsat公司是通信解決方案的提供商，公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資，Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司，優勢代理銷售Norsat產品，歡迎咨詢。
