NSR020A0X43Z非隔離DC-DC電源模塊(OmniOn Power)
發布時間:2024-12-31 08:39:12 瀏覽:375

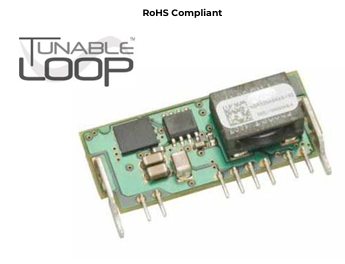

NSR020A0X43Z是OmniOn Power公司推出的一款非隔離直流 - 直流(DC - DC)電源模塊,隸屬于Naos Raptor 20A系列。該模塊旨在提供高達20A的輸出電流,具備一系列特性,具體如下:
產品概述
輸入電壓范圍:在4.5Vdc至14Vdc之間。
輸出電壓范圍:0.59Vdc至6Vdc,可通過外部電阻進行編程設定。
輸出電流:可達20A。
尺寸規格:其尺寸為36.8mm x 15.9mm x 9.2mm,適合空間受限的應用場景。
保護功能方面:具備遠程開關機、可調輸出電壓以及過流和過溫保護功能。
動態響應優化:借助Tunable Loop?功能,用戶能夠優化轉換器的動態響應,減少輸出電容,進而節省成本和PCB面積。
應用場景
該電源模塊可應用于多種領域,包括分布式電源架構、中間母線電壓應用,還適用于電信設備、服務器和存儲設備以及網絡設備等。
技術規格
絕對最大額定值
連續輸入電壓:范圍為 - 0.3V至18V。
工作環境溫度: - 40°C至85°C。
存儲溫度: - 55°C至125°C。
電氣規格
工作輸入電壓:4.5V至18V。
最大輸入電流:20A。
輸入無負載電流:在0.6Vdc時為50mA,在5.0Vdc時為110mA。
輸入待機電流:6.08mA。
浪涌電流:1A*s。
輸入電壓抑制:43dB。
輸出規格
輸出電壓范圍:0.59V至6V,可通過外部電阻調整。
輸出電壓調節:精度在±0.2%至±0.8%之間,具體取決于輸出電壓。
輸出紋波和噪聲:在不同輸出電壓下,紋波和噪聲的峰峰值在20mV至60mV之間變化。
外部電容
無Tunable Loop?時:6647pF至6647pF。
有Tunable Loop?時:6647pF至7000pF。
特性規格
On/Off信號接口:邏輯高電平(模塊開啟)為3.5V至Vin(max),邏輯低電平(模塊關閉)為 - 0.3V至0.4V。
輸入高電流:10μA至1mA。
輸入低電流:10μA。
注:ABB(OmniOn Power)非隔離式DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
