Glenair CB系列插頭連接器CBG07A1L0,CB10G1L0

發布時間：2024-09-10 10:19:09     瀏覽：945

　　Glenair的CB系列插頭連接器是一款高性能的多針電連接器，廣泛應用于需要高可靠性和環境保護的應用場景。以下是關于該系列插頭連接器的詳細介紹：

7針插頭連接器10針插頭連接器

　　主要特點：

　　1. 插頭類型：

　　Style 1：帶有旋轉花鍵的插頭，配合Glenair 809-060熱縮套管使用。插頭具有防水密封功能，鍍鈹銅的EMI彈簧提高了接地性能，重量為7g。

　　Style 2：帶有M14公制螺紋的插頭，可與PG適配器和尾罩一起使用。重量同樣為7g。

　　2. 接觸針數量：

　　7針插頭：適用于較小的連接需求，通常用于緊湊型設備。

　　10針插頭：提供更多的連接點，用于復雜設備的信號傳輸。

　　型號：

　　7針插頭連接器：



Body
Style
No.of
Contacts		Polarizing
Position 1
(White)		Polarizing
Position 2
(Yellow)		Polarizing
Position 3
(Green)		Polarizing
Position 4
(Pink)
Fig.17 CBG07A1L0CBG07A2L0CBG07A3L0CBG07A4L0
Fig.27 CBG07E1L0CBGO7E2L0CBG07E3L0CBGO7E4L0
Fig.17 CB07A1L0*CB07A2L0*CB07A3L0*CB07A4L0*
Fig.27 CB07E1L0*CB07E2L0*CB07E3L0*CB07E4L0*

10針插頭連接器：

Body
Style		No.of
Contacts
Polarizing
Position N
(White)
Polarizing
Position W
(Blue)
Polarizing
Position X
(Violet)		Polarizing
Position Y
(Chrome
Yellow)
Polarizing
Position Z
(Dark  Red)
Fig.110 CB10G1L0 CB10G2L0CB10G3L0CB10G4L0CB10G5L0
Fig.210 CB10E1L0CB10E2L0CB10E3L0CB10E4L0CB10E5L0

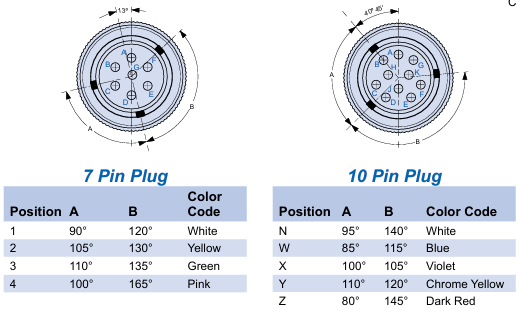

插頭連接器配合面和關鍵位置：

　　插頭連接器配合面和關鍵位置：

　　

　　物理尺寸：

　　7針插頭的外徑為18.0mm，最大深度為21.0mm。

　　10針插頭的外徑同樣為18.0mm，最大深度為18.3mm。

　　- 兩款插頭均采用了符合標準的圓形設計，確保了設備間的連接穩固可靠，并且方便安裝與拆卸。

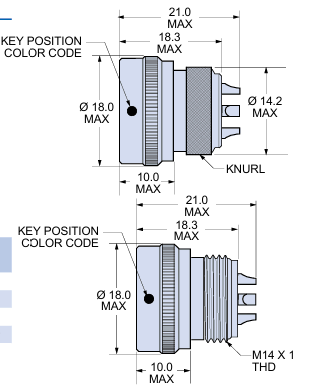

Glenair CB系列插頭連接器尺寸圖

　　應用場景：

　　CB系列插頭連接器通常用于要求較高電磁兼容性和環境密封性能的應用領域，如軍事、航空航天和工業自動化等領域。其高耐用性和多極化設計使其非常適合復雜環境下的精確信號傳輸。

更多Glenair連接器相關產品信息可咨詢立維創展。
