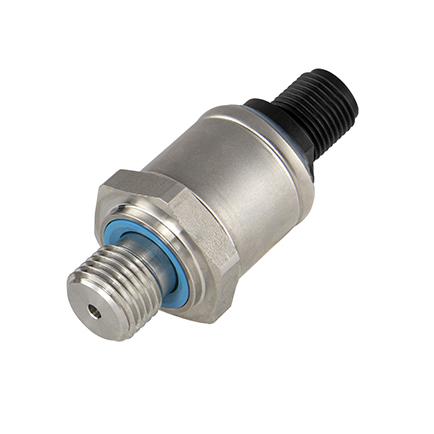

　　PTE7500-21AG-1A050BN壓力傳感器是由Sensata Technologies公司推出的一款高性能壓力傳感器，屬于PTE7500系列。該傳感器設計用于廣泛的應用領域，包括測試設備、工業液壓與氣動設備、移動液壓與非公路車輛、泵和壓縮機以及工廠工程及自動化。

　　特性概述：

　　壓力測量范圍：從0到10 Bar(0到870 psi)至0到420 Bar(0到8700 psi)。

　　集成溫度傳感器：通過CANopen提供CAN信號輸出，增強了數據采集的全面性。

　　機械可靠性：業界領先，確保長期穩定運行。

　　溫度工作范圍：高達135°C，適應各種惡劣環境。

　　緊湊設計：提高安裝靈活性，便于集成到各種系統中。

　　抗沖擊和振動：減少或消除壓力尖峰，保護系統免受機械沖擊和振動的影響。

　　符合標準：ISO 16750，確保在道路車輛電子設備中的可靠應用。

　　及時診斷系統：提供系統健康監測和故障預警。

　　EMV符合性認證：確保電磁兼容性。

　　CANopen/CiA EN50325-4認證：保證通信協議的兼容性和可靠性。

　　電氣特性：

　　工作電壓供應：8-32V DC，適應多種電源環境。

　　工作電流供應：≤15mA，低功耗設計。

　　保護功能：包括CANH和CANL保護、短路保護、反向極性保護等。

　　絕緣電阻：≥5MΩ，確保電氣安全。

　　平均無故障時間(MTTF)：>500年，顯示極高的可靠性。

　　溫度特性：

　　工作溫度：-40到105℃，適應極端氣候條件。

　　介質溫度：-40到135℃，適用于高溫介質。

　　存儲溫度：-40到125℃，確保存儲期間的穩定性。

　　CAN特性：

　　輸出協議：CANopen，一種廣泛使用的工業通信協議。

　　接口：CAN 2.0 B，支持標準和擴展幀。

　　通訊配置文件：CAN ds 301，定義了CANopen網絡的基本通信功能。

　　校準配置文件：CAN ds 404，用于壓力傳感器的校準。

　　層設置服務：CAN ds 305，提供設備配置和診斷服務。

　　波特率：50-1000kbit/s，適應不同的通信需求。

　　采樣頻率：8x 采樣/秒，確保數據采集的實時性。

　　響應時間：1ms，快速響應壓力變化。

　　準確性：

　　總誤差帶：±1.5 % FS @ -20 至 85 °C，確保在廣泛溫度范圍內的測量精度。

　　基本準確性：±0.5% FS @ 25 °C，顯示在標準條件下的高精度。

　　非線性：±0.25% FS(Typ.)，表明良好的線性度。

　　漂移誤差：±1.5% FS @ 85 °C，確保高溫下的穩定性。

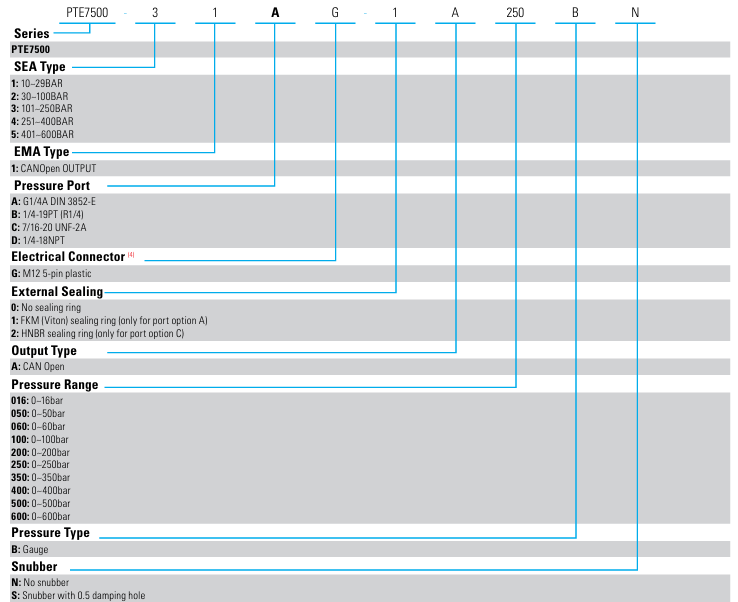

相關型號：

　　PTE7500-11DG-1A016BN

　　PTE7500-21AG-1A050BN

　　PTE7500-21AG-1A100BN

　　PTE7500-21DG-1A050BN

　　PTE7500-21DG-1A100BN

　　PTE7500-31AG-1A200BN

　　PTE7500-31DG-1A200BN

　　PTE7500-41AG-1A400BN

　　PTE7500-41DG-1A400BN
