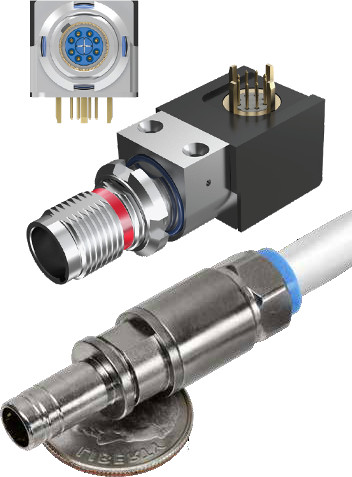

　　MIL-PRF-28876光纖連接器是由Winchester公司生產的一種高性能連接器，專門設計用于艦載和惡劣環境下的應用。以下是對該連接器的詳細介紹：

　　核心特點和益處：

　　1. 低光插入損耗：該連接器設計旨在最大限度地減少信號衰減，確保信號傳輸的高效率。

　　2. 多種配置可選：提供2、4、6、8、18和31通道配置，以滿足不同應用的需求。

　　3. 靈活性：支持在線和壁掛安裝插座，增加了安裝的靈活性。

　　4. 支持單模與多模光纖：適用于不同類型的光纖，包括單模(SM)和多模(MM)光纖。

　　5. 混合電-光版本：能夠支持電-光混合信號的傳輸，適用于需要混合信號傳輸的場景。

　　典型應用：

　　這些連接器廣泛應用于海軍船舶及商業領域，特別是在需要電-光信號傳輸的混合配置中。

　　性能特性：

　　1. 光學插入損耗：

　　- 9/125 SM 光纖：典型值為0.25 dB，最大值為0.65 dB。

　　- 62.5/125 MM 光纖：典型值為0.6 dB，最大值為0.8 dB。

　　2. 操作溫度范圍：-28°C到+65°C，適應各種氣候條件。

　　3. 振動：符合Per TIA/EIA-455-11, Condition II & VII標準，確保在振動環境下的穩定性。

　　4. 沖擊：符合MIL-S-901標準，包括壓路機、輕量和高沖擊，保證在沖擊環境下的可靠性。

　　5. 配接耐久性：達到500次循環，確保長期使用的耐久性。

　　連接器性能標準：

　　光插入損耗：

　　- 9/125 SM 光纖：0.25 dB 平均值，最大值0.65 dB。

　　- 62.5/125 MM 光纖：0.6 dB 平均值，最大值0.8 dB。

　　背反射(SM)：使用PC拋光時優于-30 dB，使用增強型PC拋光時優于-50 dB。

　　振動：依據Per MIL-STD-1344, Method 2005, Condition II & VII進行測試。

　　機械震動：符合 MIL-S-901, Grade A 標準。

　　熱循環：-54°C 到 +65°C，依據MIL-STD-1344, Method 1003 進行測試。

　　腐蝕抗性：根據MIL-STD-1344, Method 1001，測試后可耐受500小時鹽霧。

　　濕度：依據 MIL-STD-1344, Method 1002，可耐受10個周期。

　　沖洗電阻：依據MIL-STD-1344, Method 1016，在150 PPM 污水測試下正常工作。

　　濕度：42小時，依據 MIL-STD-1344, Method 1002。

　　浸水：依據 MIL-STD-1344, Method 1006的規定進行測試。

　　粉塵電阻：依據 MIL-STD-1344, Method 1028進行測試，可承受25磅粉塵測試壓力。

　　維護老化：依據 MIL-STD-1344, Method 2002的規定進行測試。

　　端子保持力：最少20磅，依據 MIL-STD-1344, Method 2007 進行測試。

　　時間限制軸向拔出：最小10 psi, 根據MIL-STD-1344, Method 2009 的規定測試。

　　后殼彎曲：依據 MIL-STD-1344, Method 2009 的規定測試，100周期。

　　沖擊：依據 MIL-STD-1344, Method 2004 標準。

　　點火性：依據 MIL-STD-1344, Method 1002 標準。

　　材料與外觀：

　　這些連接器采用高質量材料制作，確保在船載等惡劣環境下的可靠性和耐用性。
