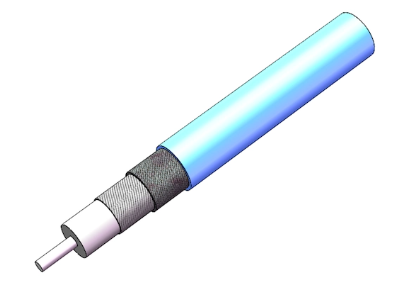

　　EZ-FLEX.402-CU是一款高性能的同軸電纜，具有下列特性和規格：

　　結構與材料：

　　中心導體材料(Center Conductor Material): SPC(鍍銀銅)

　　介電體材料(Dielectric Material): PTFE

　　外導體材料(Outer Conductor Material): SPF上包裹SPC編織層

　　護套材料(Jacket Material): 藍色FEP

　　尺寸：

　　中心導體直徑(Center Conductor Diameter): 0.0360in

　　介電體直徑(Dielectric Diameter): 0.1170in

　　外導體直徑(Outer Conductor Diameter): 0.1410in

　　護套直徑(Jacket Diameter): 0.1600in

　　機械特性：

　　最小溫度(Minimum Temperature): -55°C

　　最高溫度(Maximum Temperature): +200°C

　　最小彎曲半徑(Inside Bend Radius): 0.500in

　　重量(Weight): 3.00磅/100FT

　　電氣特性：

　　標稱阻抗(Nominal Impedance): 50 Ω

　　標稱阻抗容差(Nominal Impedance Margin): ±1.0 Ω

　　傳播速度(Velocity of Propagation): 70.0%

　　屏蔽效果(Shielding Effectiveness): >100 dB

　　耐電壓(Voltage Withstanding): 5000 VRMS @ 60 Hz

　　持續工作電壓(Continuous Working Voltage): 2000 VRMS max

　　最大工作頻率(Maximum Operating Frequency): 34 GHz

　　衰減(0.5 GHz到26.5 GHz范圍內)：

　　0.5 GHz: 7.6 dB/100FT

　　1.0 GHz: 11.1 dB/100FT

　　5.0 GHz: 28.1 dB/100FT

　　10.0 GHz: 43.4 dB/100FT

　　18.0 GHz: 63.6 dB/100FT

　　26.5 GHz: 82.8 dB/100FT

　　功率特性(0.5 GHz到26.5 GHz范圍內)：

　　0.5 GHz: 600 W @ 20°C

　　1.0 GHz: 450 W @ 20°C

　　5.0 GHz: 180 W @ 20°C

　　10.0 GHz: 120 W @ 20°C

　　18.0 GHz: 73 W @ 20°C

　　26.5 GHz: 70 W @ 20°C

　　EZ-FLEX.402-CU同軸電纜專為半剛性電纜的標準連接器設計，具有低泄漏、低VSWR(電壓駐波比)、真正的靈活性、高耐久性和較輕的重量等特點。適用于需要高性能但靈活性的應用場合，如通信、雷達、測試和測量等領域。
