　　Lattice LAXP2-5E-5QN208E 是一款高性能的現場可編程門陣列(FPGA)，由Lattice 公司生產，屬于LatticeXP2系列。這款FPGA采用了flexiFLASH架構，結合了基于查找表(LUT)的FPGA結構與非易失性閃存單元，提供了即時啟動、無限可重配置性、片上存儲和設計安全性等優勢。

　　主要技術規格和特性：

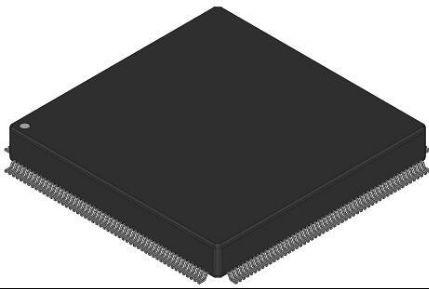

　　- 封裝類型： 采用QFP(四側扁平封裝)中的PQFP系列，引腳數為208個。

　　- 工作電源電壓： 范圍為1.14V至1.26V，標準工作電壓為1.2V。

　　- I/O規格： 提供146個用戶I/O，支持最大57個差分I/O對，I/O電壓可以是1.2V、1.5V、3.3V或2.5V。

　　- 邏輯資源： 擁有5000個邏輯元件(器件邏輯單元)，并具備12個乘法器(18x18)。

　　- 嵌入式存儲器： 包含166Kbit的嵌入式存儲器。

　　- 時鐘和PLL： 支持全球時鐘，并且具有DLL/PLL設備。

　　- 可編程性： 支持可重編程性，并且可以在系統中進行編程。

　　- 溫度范圍： 最低運行溫度為-40℃，最高運行溫度為125℃。

　　- 汽車應用： 適用于汽車應用。

　　- 其他特性： 支持PPAP協議，并且是RoHS合規的。

　　flexiFLASH架構特點：

　　- 靈活的I/O緩沖器： 支持多種I/O標準。

　　- flashBAK技術： 提供可靠的嵌入式塊存儲器。

　　- Serial TAG存儲器： 用于額外的存儲需求。

　　- 無限可重配置性： 允許在運行時更改FPGA的配置。

　　- 支持多種接口： 包括DDR/DDR2接口、7:1 LVDS接口、XGMII接口等。

　　- 設計安全性： 提供128位AES加密的安全更新功能。

　　- 嵌入式和分布式存儲器： 提供高達276 kbit的系統存儲器和高達35 kbit的分布式RAM。

　　- 靈活的設備配置： 每個塊支持不同的乘法器配置。

　　- 系統級支持： 符合IEEE 1149.1和IEEE 1532標準，支持多達四個模擬PLLs。

型號：

　　此外，LatticeXP2系列FPGA還支持Live Update技術、TransFR技術和Dual-boot技術，增加了系統的靈活性和可升級性。通過使用Lattice的Diamond設計軟件，設計人員可以高效地在LatticeXP2 FPGA上實現大型和復雜的設計。Lattice還提供了許多預設計的IP(LatticeCORETM)模塊，可以幫助設計師集中精力關注設計的獨特方面，從而提高生產力。
