PYB30-Q48-T512 DC-DC電源模塊CUI

發布時間：2024-04-25 10:07:34 瀏覽：1028

　　PYB30-Q48-T512 DC-DC電源模塊是CUI推出的一個DC-DC轉換器模塊，適用于汽車應用，并遵循PPAP協議。該模塊具有三路穩壓輸出，適用于不同的電源需求。其最小輸入電壓為18V，最大輸入電壓為75V，典型輸入電壓為48V。輸出電壓包括5V、12V和-12V，對應的輸出電流分別為3A、0.625A和-0.625A。其輸出功率為30W，具有1500伏特的最小隔離電壓，可有效保護電路。

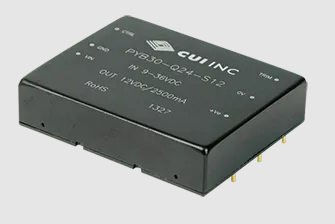

PYB30-Q48-T512 DC-DC電源模塊CUI

　　此外，該模塊的開關頻率為400kHz，具有負載調整率和線路調整率均為5%的特性，這有助于保持穩定的輸出。其效率典型值為88%，表現出較高的能量利用率。開/關邏輯為陽性，且具有較廣泛的工作溫度范圍，最低運行溫度為-40°C，最高運行溫度為85°C，適應了各種環境條件下的使用需求。模塊采用通孔安裝方式，封裝尺寸為長50.8mm、寬40.6mm、高11.8mm，易于安裝和集成到電路板中。

　　其他相關型號：

MODEL	input voltage		output voltage	output current		output power	ripple and noise1	efficiency
MODEL	typ (Vdc)	range (Vdc)	(Vdc)	min (mA)	max (mA)	max (W)	max (mVp-p)	typ (%)
PYB30-Q24-S5	24	9~36	5	300	6000	30	100	88
PYB30-Q24-S12	24	9~36	12	125	2500	30	100	88
PYB30-Q24-S15	24	9~36	15	100	2000	30	100	90
PYB30-Q24-D5	24	9~36	±5	±150	±3000	30	100	86
PYB30-Q24-D12	24	9~36	±12	±63	±1250	30	100	89
PYB30-Q24-D15	24	9~36	±15	±50	±1000	30	100	90
PYB30-Q24-T312	24	9~36	3.3 ±12	175 ±31	3500 ±625	26.5	100	85
PYB30-Q24-T315	24	9~36	3.3 ±15	175 ±25	3500 ±500	26.5	100	86
PYB30-Q24-T512	24	9~36	5 ±12	150 ±31	3000 ±625	30	100	88
PYB30-Q24-T515	24	9~36	5 ±15	150 ±25	3000 ±500	30	100	88
PYB30-Q48-S5	48	18~75	5	300	6000	30	100	88
PYB30-Q48-S12	48	18~75	12	125	2500	30	100	88
PYB30-Q48-S15	48	18~75	15	100	2000	30	100	89
PYB30-Q48-D5	48	18~75	±5	±150	±3000	30	100	86
PYB30-Q48-D12	48	18~75	±12	±63	±1250	30	100	87
PYB30-Q48-D15	48	18~75	±15	±50	±1000	30	100	87
PYB30-Q48-T312	48	18~75	3.3 ±12	175 ±31	3500 ±625	26.5	100	85
PYB30-Q48-T315	48	18~75	3.3 ±15	175 ±25	3500 ±500	26.5	100	85
PYB30-Q48-T512	48	18~75	5 ±12	150 ±31	3000 ±625	30	100	88
PYB30-Q48-T515	48	18~75	5 ±15	150 ±25	3000 ±500	30	100	87

CUI是美國BEL旗下公司，主要提供AC-DC和DC-DC電源模塊產品。

深圳立維創展科技有限公司代理銷售CUI品牌產品，歡迎咨詢。
