TE泰科5646445-1背板連接器

發布時間：2024-03-20 10:57:52     瀏覽：508

TE泰科5646445-1背板連接器是一款專為印刷電路板設計的連接器，具備多種特性和規格。這款連接器采用了2mm HM(硬公制)設計，適用于傳統背板和共面應用場景。它擁有25列和8行的布局，具備200個信號位置，能夠提供高效的信號傳輸能力。

TE泰科5646445-1背板連接器

TE 5646445-1采用Z-PACK包裝，Z-PACK 超薄 UHD 連接器是高密度引腳數連接器，可釋放 PCB 空間，適合緊湊的 15 mm 槽間距應用。Z-PACK 系列連接器可提供 12.5 Gbps 的數據傳輸速率，同時可擴展至 20 Gbps，而無需更改現有的 PCB 布局。Z-PACK 連接器的靈活引腳排列提供多個引腳分配和每平方厘米 55 條信號線。Z-PACK 連接器的鉆頭尺寸為 0.5 mm，焊盤尺寸為 0.8 mm，可實現 4-6-4 MIL 或 5-7-5 MIL 差分布線。

產品類型特性

  • 連接器和端子端接到?: 印刷電路板

  • 連接器系統?: 板對板

  • PCB 連接器組件類型?: PCB 安裝母端

  • 可密封 ： 否

  • 背板接口類型?: 2毫米HM

結構特性

  • 信號位置數量 ： 200

  • 裝載行?: A、B、C、D、E、F、G、H

  • 列數： 25

  • 行： 8

  • 背板架構?: 夾層

  • 排： 200

  • PCB 安裝方向?: 直角

信號特征

  • 數據速率?(Gb/s): ≤1

  • 串擾版本?: 標準

主體特性

  • 主要產品顏色?: 灰色

接觸件特性

  • 端子基材 ： 磷青銅

  • PCB 端子端接區域電鍍材料?: 錫

  • 端子底板材料?: 鎳

  • 端子類型?: 插座

  • 端子接觸部電鍍材料?: 基于性能

  • 端子接合區域電鍍材料厚度?: .76 微米 [ 30 微英寸 ]

  • 端子額定電流（最大值）?(A): 1.5

  • CompactPCI 名稱： 無

  • 穿通柱體長度?(mm): 3.3

端接特性

  • PCB 端接方法?: 通孔 - 免焊連接

機械附件

  • 連接器安裝類型?: 板安裝

  • 接合對準類型?: 多功能中心

殼體特性

  • 外殼材料?: 聚酯 - GF

  • 中心線（間距）?: 2 毫米 [ .078 英寸 ]

尺寸

  • 背板模塊長度?(mm): 48

使用環境

  • 工作溫度范圍?: -55 – 125 °C [ -67 – 257 °F]

操作/應用

  • 屏蔽?: 否

  • 電路應用?: 信號

行業標準

  • UL 阻燃性等級?: UL 94V-0 標準

包裝特性

  • 密封數量 ： 10

  • 封裝方法?: 管

相關推薦：

泰科TE工業RJ45插孔

TE汽車環形端子

更多TE連接器相關產品型號及信息可咨詢立維創展。

推薦資訊

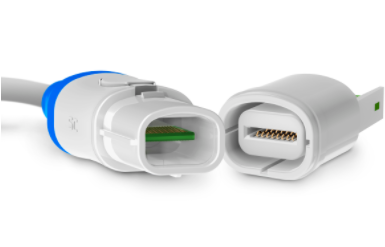

  • Hypertronics圓形連接器Eclipta?系列
