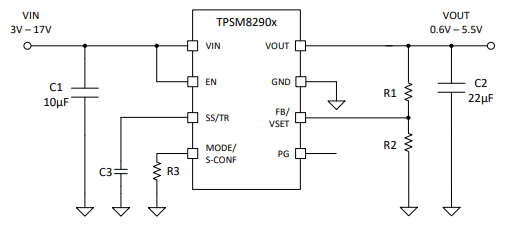

TI德州儀器TPSM82901是款高效化、精巧、靈活性且簡單易用的同步降壓DC/DC轉換器MicroSiP封裝模塊。2.5MHz或1.0MHz可選擇的開關頻率兼容使用中小型器件，并提供高效瞬態響應。TPSM82901使用DCS-Control拓?fù)浼嫒荨?/span>1%的高VOUT精密度。3V至17V的寬輸入電壓范圍支持多種標稱輸入，例如12V電源軌、單節或多節鋰離子電池、5V或3.3V電源軌。

TPSM82901能夠在輕負載時自動化進入省電模式（如果選擇自動化PFM/PWM）以確保高效化。此外，想要在極小的負載下提供高效化，TPSM82901具備4μA的低典型靜態電流。AEE（如果啟動）能夠在VIN、VOUT和負載電流范圍以內提供高效化。TPSM82901包含一個MODE/Smart-CONF輸入，用作設置內部/外部分壓器、開關頻率、輸出電壓充放電和自動節電模式或強制性PWM操作。

TPSM82901使用中小型11管腳MicroSiP封裝，寬度為3.0mm×2.8mm×1.6mm，具有集成1μH電感器。

特征

?在寬pwm占空比和負載范圍以內能夠?qū)崿F(xiàn)高效率

–IQ：4μA（典型值）

–62mΩ高側和22mΩ低側RDS(ON)

?3mm×2.8mm×1.6mmMicroSiP?封裝

?高至1A的持續輸出電流

?整體工作溫度（-40°C至125°C）內的反饋電壓精度達±0.9%

?可設置的輸出電壓選擇：

–VFB外部分壓器：0.6V至5.5V

–VSET內部分壓器：16個電壓選擇（0.4V至5.5V）

?帶100%模式的DCS-Control拓?fù)?/span>

?通過MODE/S-CONF管腳實現操作靈活性

–2.5MHz或1.0MHz開關頻率

–具備動態模式調整選項的強制性PWM或自動(PFM)省電模式

–自動化效率增強(AEE)

–輸出放電開/關

?高度靈活性且容易應用

–針對單層布線的管腳排列進行優化

–高精密使能輸入

–電源正常情況輸出

–可調式軟啟動和跟蹤

?不需要外部自舉電容器

?應用TPSM82901并通過WEBENCH?Power Designer創建產品定制方案

應用

?大數據中心和企業級計算

?有線網絡

?無線基礎設施建設

?智能化工廠和控制

?測試和測量

TI 德州儀器為美國知名集成電路設計與制造商，TI 德州儀器產品廣泛應用于商用、軍工以及航空航天領域。

幾十年來，德州儀器一直熱衷于通過半導體技術降低電子產品的成本，讓世界變得更美好。TI 是第一個完成從真空管到晶體管再到集成電路（IC）的轉變，在過去的幾十年里，TI 促進了IC技術的發展，提高了大規模、可靠地生產IC的能力。每一代創新都是在上一代創新的基礎上，使技術更小、更高效、更可靠、更實惠——從而實現半導體在電子產品領域的廣泛應用。

深圳市立維創展科技有限公司，專注于TI 德州儀器品牌高端可出口產品系列新品產品，并備有現貨庫存，可當天發貨。
